Introduzione: L'anello più debole

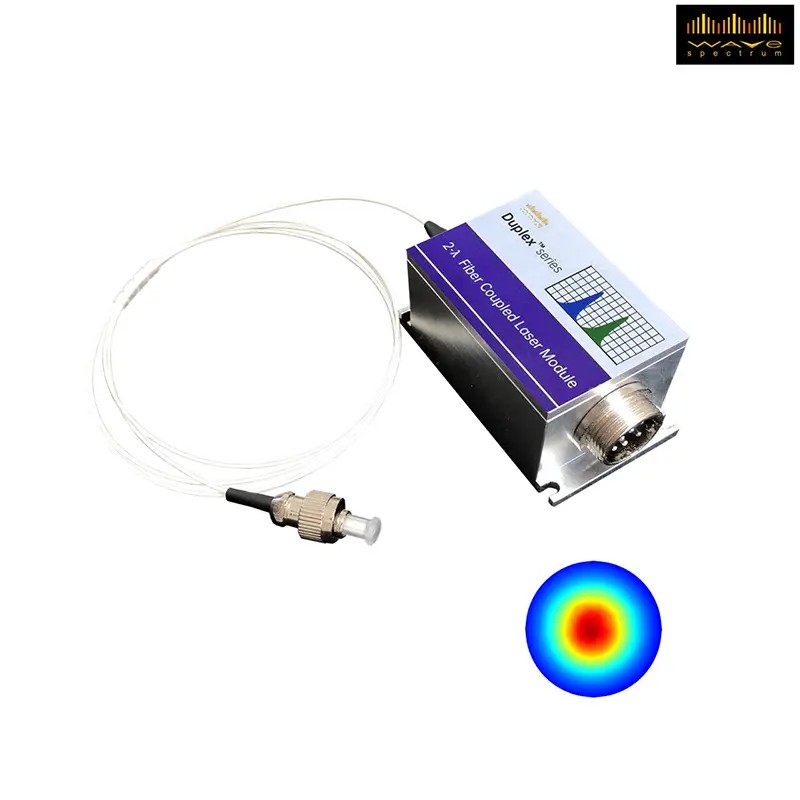

Nell'architettura di un sistema laser medico, il componente più sollecitato non è l'alimentatore o la ventola di raffreddamento. È l'interfaccia dove il fotone incontra il vetro. Il laser accoppiato a fibra è un capolavoro di allineamento, con il compito di incanalare watt di energia in un nucleo poco più grande di un capello umano.

Per gli ingegneri e i responsabili degli acquisti, comprendere le modalità di guasto del emettitore a diodo laser e la sua interfaccia in fibra ottica è fondamentale per ridurre i tassi di RMA (Return Merchandise Authorization, autorizzazione alla restituzione della merce). Un sistema robusto non è solo sinonimo di elevata potenza, ma anche di stabilità del fibra laser a diodi accoppiamento sotto stress termico.

L'anatomia dell'emettitore

Il diodo laser emettitore è un chip semiconduttore (spesso arseniuro di gallio o nitruro di gallio per UV/blu). Emette luce da una faccetta microscopica.

• Il problema: La luce fuoriesce in un ampio cono ellittico (divergenza).
• La soluzione: Per creare un laser accoppiato a fibra, le microlenti (Fast Axis Collimators) devono rimodellare questo cono in un cerchio e focalizzarlo nella fibra.

Se il fibra laser a diodi spostamenti anche di soli 2 micron dovuti all'espansione termica, il punto di messa a fuoco colpisce il rivestimento metallico del connettore in fibra invece del nucleo in vetro. Questo fenomeno è chiamato “disaccoppiamento”.”

La sfida dei 405 nm

Abbiamo già discusso in precedenza dei benefici clinici del Diodo laser a 405 nm. Dal punto di vista ingegneristico, tuttavia, 405 nm è un incubo.

1. Scurimento fotochimico: I fotoni viola ad alta energia possono degradare gli adesivi ottici utilizzati per fissare il fibra laser a diodi in posizione. Con il tempo, la colla si appanna, assorbendo calore e bruciando la sfaccettatura dell'emettitore.
2. Sensibilità alla polvere: Poiché 405 nm ha una lunghezza d'onda più corta, viene disperso più facilmente dalle particelle di polvere microscopiche sulla punta della fibra rispetto alle lunghezze d'onda 980 nm o 1064 nm. Una punta della fibra sporca su un laser blu/violetto provoca un immediato e catastrofico burn-back.

Caso di studio tecnico: guasto catastrofico in un laser urologico (Formattato come analisi delle cause profonde ingegneristiche)

Rapporto sull'incidente: #ENG-URO-441 Dispositivo: 120 W drogato con tulio Laser accoppiato a fibra (Pompato da diodi a 792 nm). Problema: Improvvisa perdita di potenza in uscita durante la litotripsia (frantumazione dei calcoli renali). Il sistema ha segnalato un errore di “sovracorrente del diodo”.

Analisi di smontaggio: L'unità è stata aperta in una camera bianca di classe 100. Il modulo pompa, un gruppo di emettitore a diodo laser bar - è stato ispezionato.

• Ispezione visiva: La superficie di uscita della barra diodi #3 presentava una grave carbonizzazione.
• Ispezione delle fibre: Il lato di ingresso del fibra laser a diodi (all'interno del modulo) era butterato.

Sequenza delle cause principali:

1. Riflessione posteriore: Il chirurgo stava sparando il laser su una superficie altamente riflettente del calcolo renale con un angolo perpendicolare.
2. Feedback Loop: I fotoni ad alta energia sono stati riflessi indietro attraverso la fibra di trasmissione, attraverso l'ottica di accoppiamento, e si è schiantato contro il emettitore a diodo laser sfaccettatura.
3. Surriscaldamento: La sfaccettatura dell'emettitore ha assorbito questa energia riflessa. La temperatura ha raggiunto picchi locali superiori a 300 °C, fondendo la sfaccettatura del semiconduttore (COD – Catastrophic Optical Damage, danno ottico catastrofico).
4. Detriti: Il materiale vaporizzato dall'emettitore ha ricoperto il fibra laser a diodi input, distruggendo in modo permanente l'efficienza di accoppiamento.

Azione correttiva: Il produttore ha aggiornato il sistema con un “isolatore ottico in linea”. Questo componente consente alla luce di passare fuori del laser accoppiato a fibra ma blocca la luce in arrivo indietro in, proteggendo l'emettitore sensibile.

Selezionare la fibra laser a diodo giusta

Quando si cercano fibre sostitutive o si progetta un nuovo manipolo, gli ingegneri devono considerare il “fattore di riempimento”.”

• Rapporto nucleo-rivestimento: Un rivestimento sottile consente una maggiore flessibilità, ma un rivestimento più spesso gestisce meglio il calore se l'allineamento non è perfetto.
• Corrispondenza NA: Se il tuo emettitore a diodo laser ha un'apertura numerica (NA) di 0,22, utilizzando un fibra laser a diodi con un NA di 0,15 causerà una perdita massiccia di luce nel punto di ingresso, creando un “connettore caldo” che rappresenta un rischio per la sicurezza.

Conclusione

L'affidabilità dei laser medicali è una questione di micron. Che si tratti della delicata ottica di un Diodo laser a 405 nm o la forza bruta di una pompa chirurgica, l'integrità del sistema dipende dal laser accoppiato a fibra interfaccia. Per i produttori, è obbligatorio sottoporre il collegamento a rigorosi test di burn-in. Per gli utenti, la lezione è semplice: non trattare mai il fibra laser a diodi come un semplice filo metallico; è un componente ottico di precisione che determina la durata della vostra macchina.
