Физика и техника лазерных систем 1064 нм и 532 нм: Перспектива производителя

Переход от ближнего инфракрасного (NIR) к видимому зеленому спектру представляет собой одну из наиболее значимых инженерных задач в современной фотонике. Для производителей и системных интеграторов понимание взаимосвязи между 1064 нм лазер и 532 нм лазерный диод Сборка - это не просто вопрос выбора длины волны; это упражнение в управлении нелинейной физикой, термодинамикой и прецизионной оптомеханикой.

В основе этой технологии лежит принцип удвоения частоты. Хотя мощное излучение на длине волны 1064 нм относительно легко достигается с помощью сред Nd:YAG или Nd:YVO4, генерация стабильного лазер 532 нм требует сложного понимания генерации второй гармоники (SHG). В этой статье рассматриваются технические нюансы, которые отличают зеленые лазеры промышленного класса от аналогов потребительского уровня, и особое внимание уделяется целостности на уровне компонентов, которая диктует долгосрочную надежность системы.

Фундаментальная физика: От 1064 нм ближнего инфракрасного до зеленого спектра

Чтобы понять длина волны зеленого лазера, Сначала необходимо проанализировать источник 1064 нм. В архитектуре твердотельного источника с диодной накачкой (DPSS) 808 нм лазерный диод выступает в качестве источника “накачки”, возбуждая ионы неодима внутри кристалла-носителя. В результате стимулированное излучение происходит на длине волны 1064 нм.

Однако для многих применений в дерматологии, спектроскопии и прецизионной обработке требуется высокое поглощение или видимость зеленого света. Чтобы достичь порога 532 нм, фотоны с длиной волны 1064 нм должны пройти через нелинейный оптический кристалл. Этот процесс, управляемый нелинейностью материала по Ци-2 ($\chi^{(2)}$), заставляет два фотона 1064 нм объединиться в один фотон 532 нм.

Значение 532 нм во взаимодействии материалов

The 532 лазер ценится за то, что его энергия (примерно 2,33 эВ на фотон) идеально совпадает с пиками поглощения различных типов гемоглобина и специфических промышленных полимеров. В отличие от длины волны 1064 нм, которая проникает глубоко и имеет меньшее поглощение, длина волны 532 нм обеспечивает высокую точность и локализованный тепловой эффект. Для достижения этой цели производителю лазера необходимо поддерживать абсолютное согласование фаз в нелинейном кристалле, что становится все сложнее при увеличении мощности.

Проектирование лазерного диода 532 нм: Динамика СВГ и материаловедение

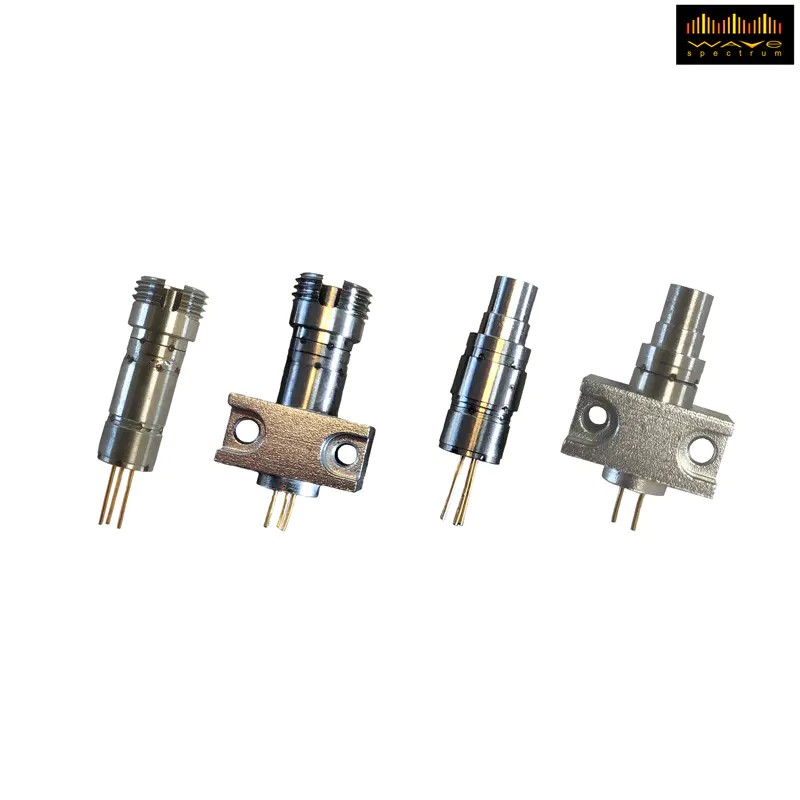

Когда мы обсуждаем 532 нм лазерный диод, Но технически речь идет о сложном модуле, а не об отдельном полупроводниковом чипе. В отличие от красных или NIR-диодов, которые излучают непосредственно из P-N-перехода, мощный зеленый свет почти исключительно генерируется с помощью методов DPSS или специализированного удвоения частоты диодного источника 1064 нм.

Выбор кристалла: KTP против LBO

Выбор нелинейного кристалла является основным фактором, определяющим как стоимость, так и производительность.

• KTP (титанилфосфат калия): Обычно используется для малой и средней мощности 532 нм лазеры. Он обладает высоким коэффициентом нелинейности, но подвержен “серому слежению” (фотохромному повреждению) при высоких средних плотностях мощности.
• LBO (Триборат лития): Золотой стандарт для мощных промышленных лазеры 532 нм. Несмотря на более низкий нелинейный коэффициент, чем у KTP, он имеет гораздо более высокий порог повреждения и позволяет осуществлять температурную настройку некритического фазового согласования (NCPM), что устраняет эффект “уплывания”, ухудшающий качество луча.

Решение производителя использовать LBO вместо KTP часто является разницей между лазером, который прослужит 2 000 часов, и лазером, который проработает более 10 000 часов. Этот выбор напрямую влияет на коэффициент M2 (качество луча) и стабильность зеленого излучения.

Матрица технических спецификаций: Целостность компонентов против надежности системы

В следующей таблице приведены критические параметры производительности, которые отличают профессиональный класс 532 нм лазеры и их 1064 нм лазер прекурсоры.

Экономическая реальность: как выбор компонентов диктует общую стоимость владения (TCO)

В лазерной промышленности “самый дешевый” компонент часто оказывается самым дорогим на протяжении всего жизненного цикла изделия. Для системного интегратора, создающего медицинское устройство, стоимость 532 лазер источником является только одна переменная.

Терморегулирование как фактор снижения затрат

Эффективность преобразования 1064 нм в 532 нм никогда не составляет 100%. “Потерянная” энергия преобразуется в тепло внутри кристалла SHG. Если система терморегулирования не отвечает требованиям, показатель преломления кристалла смещается, что приводит к рассогласованию фаз и быстрому падению мощности. Производитель, который инвестирует в теплоотводы из высокочистой меди и соединение золота и олова (AuSn) для своих 532 нм лазеры обеспечивает стабильность мощности продукта даже при колебаниях температуры окружающей среды.

Качество покрытия и оптические потери

Каждая поверхность в лазер 532 нм полости должны быть покрыты антиотражающими (AR) или высокоотражающими (HR) тонкими пленками с высоким порогом повреждения. Низкокачественные покрытия поглощают часть циркулирующей мощности 1064 нм или 532 нм, что приводит к локальному нагреву и, в конечном счете, к “катастрофическому оптическому повреждению” (COD). Анализируя спектральные характеристики этих покрытий, инженер может предсказать срок службы лазерный диод модуль до того, как будет проведен один час тестирования.

Критические проблемы стабильности зеленого лазера: Дрейф мощности и контроль шума

Одна из самых постоянных проблем с длина волны зеленого лазера генерируемый с помощью DPSS, - это “зеленый шум”. Это явление вызвано хаотическими продольными скачками мод внутри лазерного резонатора.

В таких приложениях, как флуоресцентная микроскопия или высококлассные лазерные шоу, этот шум проявляется в виде высокочастотного мерцания. Для устранения зеленого шума требуется либо:

1. Работа в одном продольном режиме (SLM): Использование внутренних эталонов или объемных брэгговских решеток, чтобы заставить лазер работать на одной частоте.
2. Конструкции с длинными полостями: Увеличение длины резонатора для стабилизации конкуренции мод, хотя это уменьшает компактность 532 нм лазерный диод модуль.

Производители, для которых приоритетом является “промышленная строгость”, предоставляют подробные графики спектра шума (обычно показывающие пиковый шум <1%), а не просто средние показатели мощности.

Тематическое исследование: Интеграция OEM-производителей лазерного оборудования для точной дерматологии

История клиента

Ведущий европейский производитель эстетических медицинских приборов разрабатывал рабочую станцию с двумя длинами волн для лечения пигментных образований и сосудистых заболеваний. Прибору требовался переключаемый выход между 1064 нм лазер (для глубокого дермального нагрева) и 532 нм лазер (для поверхностного пигмента).

Технические проблемы

Основной проблемой было требование “холодного старта”. Медицинские работники ожидают, что лазер будет готов к работе в течение 30 секунд после включения. Однако кристалл SHG для лазер 532 нм требует точной стабилизации температуры (в пределах +/- 0,1°C) для достижения оптимального удвоения частоты. Кроме того, система должна была помещаться в компактный переносной корпус с ограниченным воздушным потоком.

Технические параметры и настройки

• Целевой результат: 2 Вт CW на 532 нм; 10 Вт CW на 1064 нм.
• Источник насоса: Волоконно-оптический диод 808 нм (30 Вт).
• Усиление среднего: Nd:YVO4 (выбранный за высокое сечение поглощения и поляризованный выход).
• SHG Crystal: Тип II KTP, стабилизированный в печи при 45°C.
• Доставка лучей: 400$\mu$m сердцевина многомодового волокна.

Контроль качества (КК) и внедрение

Для обеспечения надежности производитель провел 72-часовой процесс “прожига” при температуре окружающей среды 40°C. Протокол контроля качества был сосредоточен на линейности кривой "мощность-ток" (L-I). Любое отклонение в кривой L-I 532 нм лазеры указывало на возможное смещение или некачественное покрытие кристалла KTP.

Заключение

Выбрав высокостабильную платформу Nd:YVO4 вместо более дешевой альтернативы Nd:YAG, OEM-производитель добился эффективности преобразования 532 нм на уровне 42%. Система терморегулирования, использующая двухступенчатый TEC (термоэлектрический охладитель), позволила устройству достичь рабочей стабильности за 22 секунды, что превысило требования заказчика. Эта интеграция доказала, что сосредоточение внимания на фундаментальной физике 1064 нм лазер источник - необходимое условие для высокопроизводительной "зеленой" продукции.

Тенденции рынка и будущие траектории развития мощных зеленых лазеров

В настоящее время в промышленности наблюдается переход на зеленые диоды с прямой эмиссией (на основе InGaN). Однако при уровнях мощности более 1 Вт DPSS 532 нм лазерный диод остается доминирующей архитектурой благодаря превосходному качеству луча и спектральной чистоте.

Как длина волны зеленого лазера становится все более важным для специализированного аддитивного производства (3D-печать медью, где поглощение 532 нм значительно выше, чем 1064 нм), мы ожидаем всплеска спроса на зеленые лазерные системы киловаттного класса. Это расширит границы нелинейного роста кристаллов и потребует еще более строгих стандартов оптического покрытия.

ВОПРОСЫ И ОТВЕТЫ: Профессиональные вопросы о технологиях 1064 нм и 532 нм

Вопрос 1: Почему лазерный диод 532 нм часто называют “лазерным диодом 532 нм”, если в нем используется кристалл?

О: На промышленном и коммерческом рынке под “лазерным диодом” часто подразумевается интегрированный модуль. Хотя основным источником света является диод, процесс удвоения частоты определяет выходной сигнал 532 нм. Термин используется, чтобы отличить эти компактные, эффективные модули от старых, громоздких газовых лазеров, таких как аргон-ионные.

Вопрос 2: Можно ли использовать лазер 532 нм на разных уровнях мощности без ухудшения качества луча?

О: Это распространенный подводный камень. Поскольку процесс SHG зависит от температуры, изменение тока привода изменяет тепловую нагрузку на кристалл. Без сложного “активного отслеживания” температуры кристалла коэффициент M2 и стабильность мощности 532 нм лазера будут ухудшаться по мере отклонения от заводской калибровки.

Вопрос 3: Какова основная причина внезапной потери мощности в 1064-нм лазерном насосе?

О: Обычно это “Facat Damage” на диоде накачки 808 нм или смещение длины волны накачки из-за старения. Если длина волны накачки смещается даже на 2 нм от пика поглощения 808 нм кристалла Nd:YAG, выходной сигнал 1064 нм значительно падает, что, в свою очередь, приводит к отказу выхода 532-лазера.

Вопрос 4: Как “длина волны зеленого лазера” влияет на эффективность соединения волокон?

О: Короткие длины волн, такие как 532 нм, имеют меньший размер пятна (дифракционный предел) по сравнению с 1064 нм. Хотя это позволяет добиться более точной фокусировки, это также требует гораздо более жестких механических допусков при юстировке волокна. Субмикронный сдвиг корпуса линзы может привести к катастрофической потере связи при длине волны 532 нм.
