はじめに：歯科医療のエンジンルーム

前回の議論において（あなたの歯科医院はダイオードレーザーの精密性を逃していませんか？), 私たちはレーザー手術の臨床結果を調査した。しかし医療機器エンジニア、生体医用技術者、OEMメーカーにとって、臨床結果は複雑な電子機器の連鎖が生み出す最終的な出力に過ぎない。.

あらゆる医療用レーザーシステムの核心は レーザーダイオード モジュール. しかし、モジュールの性能はそれを制御する電流次第である。 レーザーダイオードとドライバ デバイス安全、長寿命、FDA/CE適合において最も重要な要素です。本稿では信頼性の高いデバイスを構築するために必要な技術を分解します。 歯科用ダイオードレーザー.

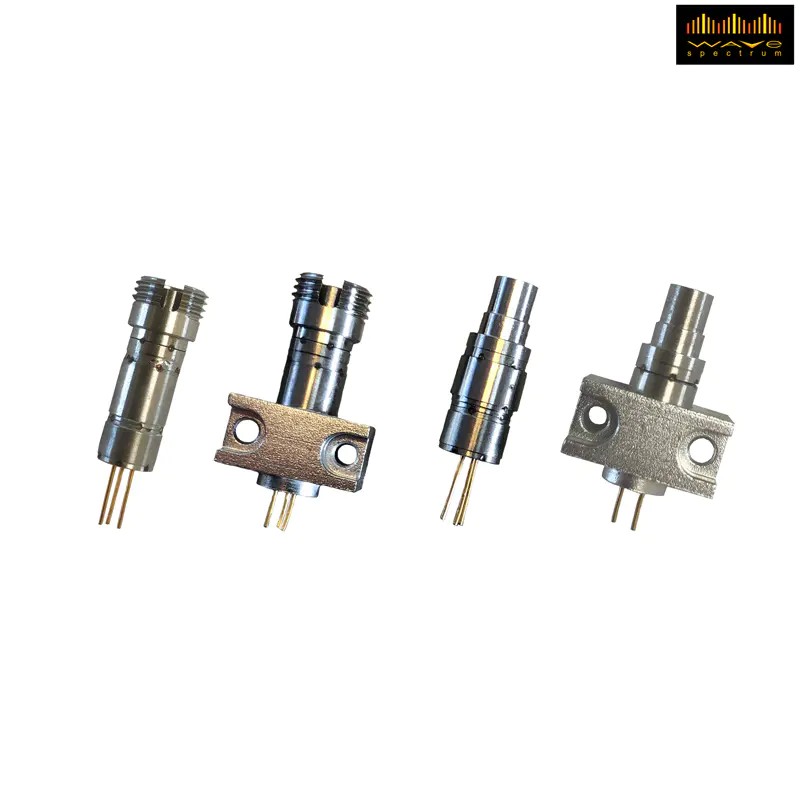

高出力レーザーダイオードモジュールの構造

A 高出力レーザーダイオード 電気エネルギーをコヒーレント光に変換する半導体デバイスである。歯科用途では、通常、近赤外（NIR）スペクトル（808nm～1064nm）で動作する。.

通信用レーザーとは異なり、歯科用レーザーは レーザーダイオードモジュール 組織を蒸散させるには膨大な光子密度が必要となる。これにより「熱的ボトルネック」が生じる。“

• 接合部の熱問題： p-n接合に電流が流れると熱が発生する。接合温度（Tj）がわずか10℃上昇するだけで、波長は3～4nm「赤方偏移」（ドリフト）する。.
• 臨床的結果： 980nmレーザーが放熱不良により990nmへ波長がずれると、水中の吸収係数が変化し、手術中に操作感が変わる。.

無名の英雄：レーザーダイオードとドライバー

レーザーダイオードを壁のコンセントに直接差し込むことはできません。定電圧ではなく定電流源が必要です。これが レーザーダイオードとドライバ.

医療ドライバーの主要な技術要件：

1. ソフトスタート： フットペダルが踏まれた際、ドライバーは電流を瞬時ではなくミリ秒単位で段階的に増加させなければならない。これによりダイオード面が破損する可能性のある「オーバーシュート」電流を防止する。.
2. 過渡保護： 医療環境は（電気的に）ノイズが多い。ドライバーは他の機器（コンプレッサーやX線装置など）からのスパイクを除去しなければならない。.
3. パルス幅変調（PWM）: 現代歯周病学で使用される「超パルス」モードを実現するには、駆動装置は 高出力レーザーダイオード 1秒間に何千回もオンとオフを繰り返すとき、きれいな矩形波でなければならず、乱れたノコギリ波であってはならない。.

技術 事例研究汎用ユニットの故障解析 （このセクションは技術的な故障報告書を模倣しています）

インシデント報告書： #ENG-2024-88 デバイス種別: 10W ポータブル 歯科用ダイオードレーザー (輸入ジェネリックブランド). 問題： デバイスがファイバー先端の起動に失敗しています。ユーザーから「出力の変動」および「デバイスが触れると熱くなる」との報告があります。“

フォレンジック分解と分析：

• コンポーネントA： その レーザーダイオードモジュール 検査が行われた。コリメートレンズには、安価なサーマルグリスからのガス放出による曇りの兆候が見られた。.
• コンポーネントB： その レーザーダイオードとドライバ 回路はオシロスコープを用いて解析された。.
• 調査結果：
  • リップル電流： ドライバーは15%のリップル電流を示した（標準値は<1%であるべき）。.
  • 熱管理： ダイオードはTEC（熱電冷却器）のない受動的なアルミニウムブロックに取り付けられていた。.

失敗の連鎖：

1. 歯科医が長時間の処置（全口腔除染）にレーザーを使用したため、受動冷却が機能しなくなった。.
2. ダイオード接合部の温度が上昇した。.
3. 運転者は能動的なフィードバックループを欠いていたため、電流を押し続けた。.
4. 熱とリップル電流の組み合わせがダイオード発光素子に「顔面壊滅的光学的損傷」（COD）を引き起こした。.
5. 結果： 光出力は10Wから2Wに低下し、デバイスは使用不能となった。.

修正戦略： ユニットを、内蔵NTCサーミスタとPID制御ドライバーを備えたモジュールに交換することで問題は解決し、出力が±0.1Wに安定しました。.

高度な応用：ファイバー結合効率

ある 歯科用ダイオードレーザー 効果を発揮するためには、発光素子からの光が 光ファイバー そのコアの幅は、しばしばわずか200～400マイクロメートルである。.

• 高速軸対低速軸： レーザーダイオードは楕円形の光を放射する。高品質な レーザーダイオードモジュール マイクロ光学素子（FACレンズ）を用いて、このビームがファイバーに到達する前に円形化する。.
• なぜ重要なのか： 結合不良により光が当たる クラッディング 繊維そのものではなく コア. この迷光はハンドピース接続部で熱に変換され、接続部を溶かすことが多く、安価なシステムではよくある苦情である。.

将来の動向：ブルーライトと多波長

未来の レーザーダイオードモジュール 業界ではハイブリッド包装が主流です。現在、450nm（青色光－熱を発生させずに優れた切断効率を実現）と980nm（赤外線－深部消毒用）を単一出力に統合したモジュールが登場しています。これには高度なマルチチャンネル技術が求められます。 レーザーダイオードとドライバ リアルタイムで波長を混合できる。.

購入者と技術者向け要約

設計または購入する際には 歯科用ダイオードレーザー, データシート上の仕様だけでは不十分です。製品の品質を必ず確認しなければなりません。 レーザーダイオードとドライバ 統合。安定性、熱管理、保護回路こそが、5年間持続する医療機器と6ヶ月で故障する機器を分ける要素である。堅牢な 高出力レーザーダイオード システムは信頼性への投資である。.
